六、环保型自动回收式 喷砂房 工作方案及原理

1、喷砂工序过程
1.1将工件吊装放置在电动台车上，进入喷砂房指定位置，吹砂房大门关闭到位。
1.2手动顺序启动按钮， 除尘器、振动筛、提砂风机、喷砂准备，这些按顺序启动完成后，控制柜上全部是绿灯亮时，工作准备完成。
1.3穿戴好空调式喷砂服，手持遥控按吹砂启动，对工件进行喷砂作业。
1.4完成整个工件的喷砂处理后，按遥控停止按钮关闭喷砂。
1.5打开吹扫喷枪将工件内部、外部砂及灰尘吹扫干净。
1.6关闭吹扫开关、此时喷砂罐系统停止运行，只有除尘器风机、上砂系统在传感器感应到砂不满的情况下继续运转（指示灯红灯亮），下次工作全部准备完毕。
1.7工作完毕后，把电动台车开到吊车下，把工件吊离，更换下一个喷砂工件。

2、设备工作工序
2.1喷砂开始时，喷砂房顶部空气进风口风向下压制，吹砂时通过观察窗可清晰观察到工件吹砂的状态。
2.2由过滤筛将有用的砂粒和碎砂、粉尘及其它废物分开，有用砂粒流回储砂斗循环使用，粉尘及其它废物分开流入废料储灰桶。
2.3经双级除尘设备除尘后，灰尘流入垃圾桶，洁净空气经风机排入大气，达到国家环保排放要求。

3、本喷砂设备具有以下显著特点：
1.无需深挖地坑，设备维护简单，维护费用低，将砂料全部回收，地面没有残留砂料，喷砂设备室内现场整洁干净，无须人工清理，节省工作时间；
2.喷砂设备室内工作条件好：光照明亮、舒适，能见度高，无粉尘，最大限度改善了工人的工作条件，保护了工人身心健康；
3.喷砂设备的整体技术性能先进，粉尘排放满足并低于国家环保排放要求， 彻底杜绝了环境污染；

七、环保型自动回收式喷砂房的构成及结构说明
主要由以下部分组成：喷砂房房体、5mm脚踏孔板、吸砂地板、提砂风管、分选器、储砂斗、喷砂罐系统、除尘风道、滤芯除尘器、风机、风机消音房、排风管、电气控制柜、手动控制箱等部分组成；

八、设备技术参数

1、罐砂系统：
喷砂罐1套、 两把喷枪：直径900mm
喷砂形式：压入式喷砂，双进风高耐磨碳化硼喷嘴，喷嘴直径10mm

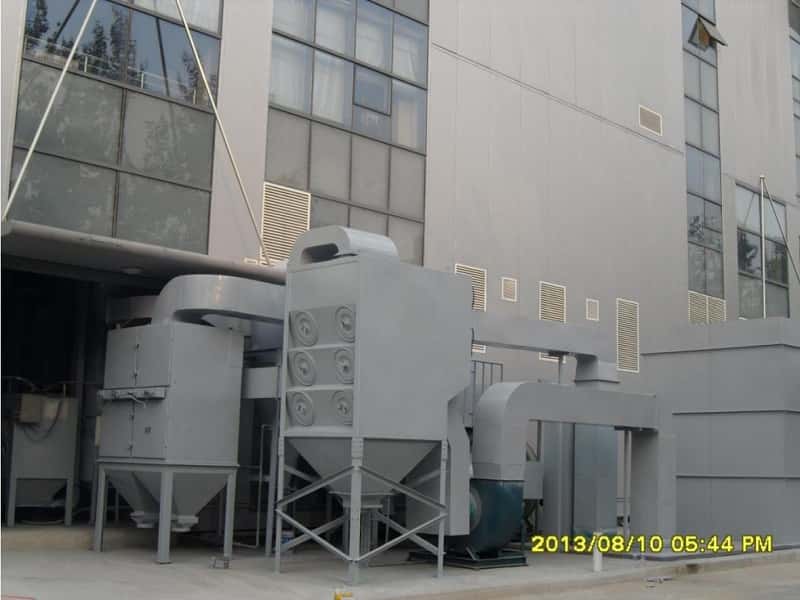

2、工业除尘系统

工业除尘系统
过滤方式：滤筒过滤 ，横向倾斜安装，自制滤芯36支
清灰方式：自动延时脉冲反吹
粉尘排放浓度（mg/m2）：<10（风机排风口根据用户需要可加装水雾除尘，实现粉尘0排放）

3、设备结构件外表面油漆
根据客户要求决定

4、除尘风机（2套）
提砂9-26 9.5D 22kw，侧除尘4-72 8D 18.5kw

5、噪音
喷砂房噪音：＜85dB，＜500Hz

九、技术文件

1、提供设备使用说明书   3套
2、所以外购电气部件的使用说明书  1套
3、产品维护保养手册  1套
4、设备出厂检验报告  1套
5、设备质量合格证书  1套
6、所以外购机合格证  1套
7、压力容器合格证及压力容器检测报告  1套
8、设备结构原理图  1套
9、设备安装竣工图  1套
10、设备电气系统图  1套
11、设备基础图纸  1套
12、其余安装、调试、验收、使用中所必须的技术文件  1套
